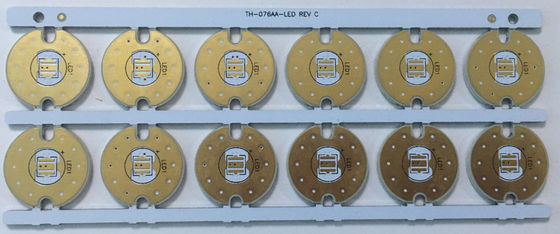

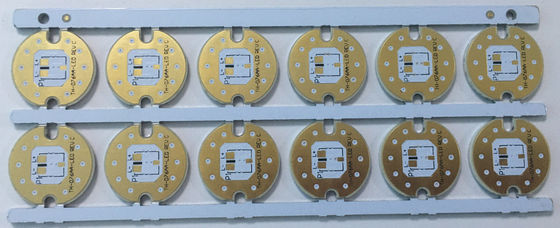

Bordo senza piombo di alluminio del PWB della luce di spessore LED di Hal 0.4mm
il doppio del bordo del PWB della luce di spessore LED di 0.4mm ha parteggiato PWB di alluminio per il circuito principale dell'iluminazione pubblica
Descrizione di produzione:
PWB su misura ed usato su iluminazione pubblica principale. Prototipo del PWB, volum del samll, mezzo e grande volume. nessuna richiesta di MOQ per nuovo ordine. per ordine di ripetizione, incontri appena 3sq.m.
Specifiche chiave del PWB dell'iluminazione pubblica del LED:
| Tipi di produzione: |
PWB rigido |
|
Strato:
|
due strati |
| Materiale di base: |
PWB di alluminio |
| Spessore di rame: |
1 oncia |
| Spessore del bordo: |
0,4 millimetri |
| Dimensione di Min. Finish Hole: |
8 mil (0.10mm) |
| Linea larghezza minima: |
4 mil |
| Interlinea minimo: |
4 mil |
| Rifinitura di superficie: |
ENIG, OSP, HASL, oro di immersione, doratura |
| Tolleranza del luogo di perforazione: |
+/--3 mil (0.075mm) |
| Tolleranza di Min Outline: |
+/--4 mil (0.10mm) |
| Dimensione di lavoro del pannello: |
massimo: 1200mmX600mm (47" X24 ") |
| Profilo del profilo: |
Perforazione, dirigente, percorso di CNC + V tagliato |
| Maschera della lega per saldatura: |
Maschera della lega per saldatura di LPI, maschera di Peelable |
| Colore della maschera della lega per saldatura: |
Verde blu, nero, giallo, opaco |
| Certificato: |
UL, CQC, TS16949, ISO14000, ROHS |
| Colore del Silkscreen: |
Bianco |
| Torsione ed arco: |
non non più di 0.75% |
Flusso Chart.pdf del PWB
Applicazione dei prodotti:
1, monitor di sicurezza
2, comunicazione delle Telecomunicazioni
3, veicolo Electronices
4, prodotti elettronici di consumo
5, comandi industriali
6, militare & difesa
Capacità tecnica rigida del PWB:
| Oggetti |
Capacità tecnica |
| Strati |
1-28 strati |
Linea larghezza minima/spazio |
4mil |
|
Dimensione di Max.board (single&doule
ha parteggiato)
|
600*1200mm |
Larghezza dell'anello di Min.annular: vias |
3mil |
| Finitura superficia |
HAL senza piombo, flash dell'oro
Argento di immersione, oro di immersione, Sn di immersione,
oro duro, OSP, ect
|
Spessore di Min.board (a più strati) |
4layers: 0.4mm; 6layers: 0.6mm;
8layers: 1.0mm;
10layers: 1.20mm
|
| Materiali del bordo |
FR-4; alto Tg; alto CTI; alogeno libero; ad alta frequenza (rogers, taconic,
PTFE, nelcon,
ISOLA, polyclad 370 ore); rame pesante,
Laminato di base metallica del clade
|
Placcaggio dello spessore (tecnica:
Immersione Ni/Au)
|
Placcaggio del tipo: Ni dell'IMM, minuto/spessore massimo: 100/150U» che placca tipo: Au dell'IMM, minuto/spessore massimo: 2/4U» |
| Controllo di impedenza |
± 10% |
Distanzi in mezzo
linea per imbarcarsi su bordo
|
Profilo: 0.2mm
V-CUT: 0.4mm
|
|
Spessore di rame basso (interno
e strato esterno)
|
Spessore minimo: 0,5 OZ Max.thickness: 6OZ |
Dimensione di Min.hole (spessore ≥2mm del bordo) |
Aspetto ratio≤16 |
| Spessore di rame finito |
Strati esterni: Min.thickness 1 OZ, Max.thickness 10 OZ
Strati interni:
Min.thickness: 0.5OZ,
Max.thickness: 6 OZ
|
Spessore di Max.board (single&doule ha parteggiato) |
3.20mm |
Vantaggi:
• Responsabilità del prodotto rigorosa, prendente norma IPC-A-160
• Pretrattamento di ingegneria prima di produzione
• Controllo dei processi di produzione (5Ms)
• 100% E-prova, ispezione visiva di 100%, compreso IQC, IPQC, FQC, OQC
• Ispezione di 100% AOI, compreso i raggi x, il microscopio 3D e l'Ict
• Prova ad alta tensione, prova di controllo di impedenza
• Micro sezione, capacità di saldatura, prova di stress termico, collaudo a scosse
• Produzione interna del PWB
• Nessun quantità di ordine minimo e campione libero
• Fuoco sul minimo a produzione in volume media
• Consegna di tempo d'inserimento e rapida
Termine d'esecuzione:
| Termine d'esecuzione |
2 /L |
4 /L |
6/ L |
8/ L |
| Ordine del campione |
3-5days |
6-8days |
10-12days |
12-14days |
| Fabbricazione in serie |
7-9days |
8-10days |
12-15days |
15-18days |
FAQ:
1. Come fare ACCPCB assicurano la qualità?
Il nostro risultato di alta qualità è conseguito con quanto segue.
1,1 il processo è controllato rigorosamente nell'ambito delle norme di 9001:2008 di iso.
1,2 esteso uso di software nel controllo del processo di produzione
1,3 apparecchiature di collaudo e strumenti di Stato-de-arte. Per esempio sonda volante, e-prova, ispezione dei raggi x, AOI (ispettore ottico automatizzato).
gruppo di assicurazione di qualità 1.4.Dedicated con il processo di analisi singola di guasto
2. Che generi di latta ACCPCB dei bordi il processo?
FR4 comune, alto-TG e bordi senza alogeno, bordi di alluminio/basati a rame di Rogers, di Arlon, di Telfon, pi, ecc.
3. Che dati sono necessari per produzione del PWB?
Archivi del PWB Gerber con il formato di RS-274-X.
4. Che cosa è il flusso trattato tipico per il PWB a più strati?
Pila multi--bond→ d'incisione interna di strato AOI di taglio del → del → asciutto interno materiale del film del → interno del → sulla pressatura del modello asciutto esterno del → del film del → di placcatura del pannello del → del → PTH di perforazione del → che placca ispezione visiva d'incisione esterna AOI del → del → del → della lega per saldatura della maschera del → del segno del → di finitura del → di percorso del → superficie componente esterno del → E/T.
5. Quanti tipi di finiture superfice ACCPCB possono fare?
ACCPCB ha la serie completa di finitura superficia, come: ENIG, OSP, IF-HASL, doratura (morbida/dura), argento di immersione, latta, placcatura d'argento, stagnatura elettrolitica di immersione, inchiostro del carbonio ed ecc…. OSP, ENIG, OSP + ENIG comunemente usato sul HDI, raccomandiamo solitamente che usiate un cliente o un OSP OSP + ENIG se dimensione del CUSCINETTO di BGA meno di 0,3 millimetri.
