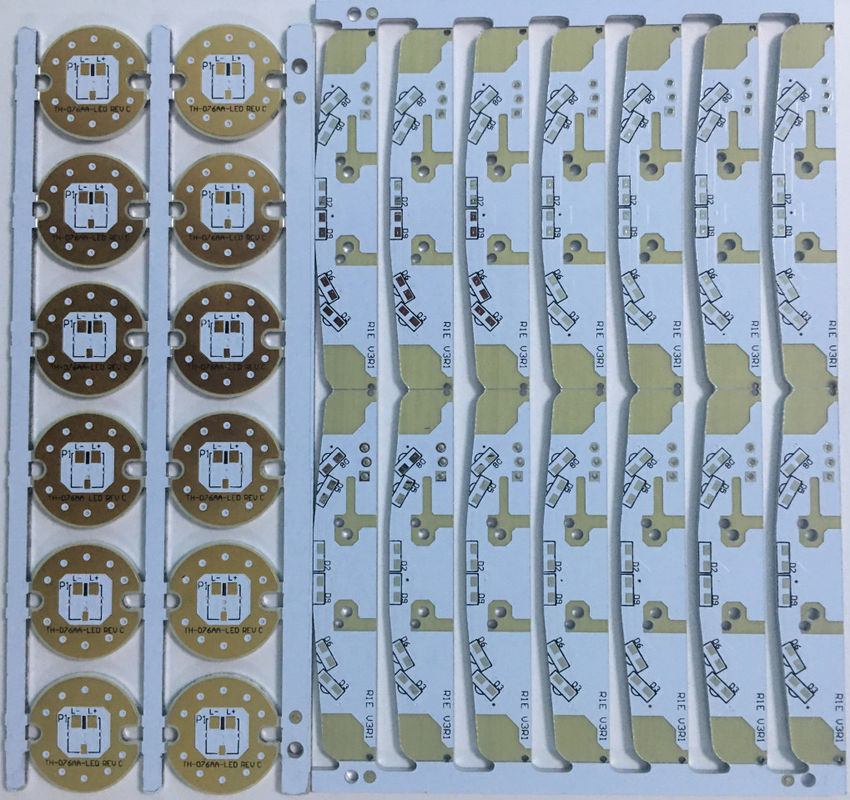

HAL Two Sided SENZA PIOMBO 1 bordo del PWB della luce di Oz FR4 LED per plafoniera principale
Descrizione di produzione:
questo bordo è doppio strato parteggiato. è uso per la plafoniera del LED. tutto il nostro PWB è certificazione incontrata ecc. dell'UL, degli ST 16949, di ROHS, di iso.
Specifiche chiave del bordo del PWB della luce del LED:
| Tipi di produzione: |
PWB rigido |
|
Strato:
|
un PWB di due strati |
| Materiale di base: |
FR4 |
| Spessore di rame: |
1 oncia |
| Spessore del bordo: |
1,0 millimetri |
| Dimensione di Min. Finish Hole: |
8 mil (0.10mm) |
| Linea larghezza minima: |
4 mil |
| Interlinea minimo: |
4 mil |
| Rifinitura di superficie: |
HASL senza piombo |
| Tolleranza del luogo di perforazione: |
+/--3 mil (0.075mm) |
| Tolleranza di Min Outline: |
+/--4 mil (0.10mm) |
| Dimensione di lavoro del pannello: |
massimo: 1200mmX600mm (47" X24 ") |
| Profilo del profilo: |
CNC che dirige + V tagliato |
| Maschera della lega per saldatura: |
Maschera della lega per saldatura di LPI |
| Colore della maschera della lega per saldatura: |
Verde blu, nero, giallo, opaco |
| Certificato: |
UL, CQC, TS16949, ISO14000, ROHS |
| Colore del Silkscreen: |
Bianco |
| Torsione ed arco: |
non non più di 0.75% |
PWB Chart.pdf
Applicazione dei prodotti:
1, prodotti elettronici di consumo
2, comunicazione delle Telecomunicazioni
3, veicolo Electronices
4, monitor di sicurezza
6, comandi industriali
7, militare & difesa
Capacità tecnica rigida del PWB:
| Oggetti |
Capacità tecnica |
| Strati |
1-28 strati |
Linea larghezza minima/spazio |
4mil |
|
Dimensione di Max.board (single&doule
ha parteggiato)
|
600*1200mm |
Larghezza dell'anello di Min.annular: vias |
3mil |
| Finitura superficia |
HAL senza piombo, flash dell'oro
Argento di immersione, oro di immersione, Sn di immersione,
oro duro, OSP, ect
|
Spessore di Min.board (a più strati) |
4layers: 0.4mm; 6layers: 0.6mm;
8layers: 1.0mm;
10layers: 1.20mm
|
| Materiali del bordo |
FR-4; alto Tg; alto CTI; alogeno libero; ad alta frequenza (rogers, taconic,
PTFE, nelcon,
ISOLA, polyclad 370 ore); rame pesante,
Laminato di base metallica del clade
|
Placcaggio dello spessore (tecnica:
Immersione Ni/Au)
|
Placcaggio del tipo: Ni dell'IMM, minuto/spessore massimo: 100/150U» che placca tipo: Au dell'IMM, minuto/spessore massimo: 2/4U» |
| Controllo di impedenza |
± 10% |
Distanzi in mezzo
linea per imbarcarsi su bordo
|
Profilo: 0.2mm
V-CUT: 0.4mm
|
|
Spessore di rame basso (interno
e strato esterno)
|
Spessore minimo: 0,5 OZ Max.thickness: 6OZ |
Dimensione di Min.hole (spessore ≥2mm del bordo) |
Aspetto ratio≤16 |
| Spessore di rame finito |
Strati esterni: Min.thickness 1 OZ, Max.thickness 10 OZ
Strati interni:
Min.thickness: 0.5OZ,
Max.thickness: 6 OZ
|
Spessore di Max.board (single&doule ha parteggiato) |
3.20mm |
Vantaggi:
• Responsabilità del prodotto rigorosa, prendente norma IPC-A-160
• Pretrattamento di ingegneria prima di produzione
• Controllo dei processi di produzione (5Ms)
• 100% E-prova, ispezione visiva di 100%, compreso IQC, IPQC, FQC, OQC
• Ispezione di 100% AOI, compreso i raggi x, il microscopio 3D e l'Ict
• Prova ad alta tensione, prova di controllo di impedenza
• Micro sezione, capacità di saldatura, prova di stress termico, collaudo a scosse
• Produzione interna del PWB
• Nessun quantità di ordine minimo e campione libero
• Fuoco sul minimo a produzione in volume media
• Consegna di tempo d'inserimento e rapida
Termine d'esecuzione:
| Termine d'esecuzione |
2 /L |
4 /L |
6/ L |
8/ L |
| Ordine del campione |
3-5days |
6-8days |
10-12days |
12-14days |
| Fabbricazione in serie |
7-9days |
8-10days |
12-15days |
15-18days |
FAQ:
1. Che dati sono necessari per produzione del PWB?
Archivi del PWB Gerber con il formato di RS-274-X.
2. Come fare ACCPCB assicurano la qualità?
Il nostro risultato di alta qualità è conseguito con quanto segue.
1,1 il processo è controllato rigorosamente nell'ambito delle norme di 9001:2008 di iso.
1,2 esteso uso di software nel controllo del processo di produzione
1,3 apparecchiature di collaudo e strumenti di Stato-de-arte. Per esempio sonda volante, e-prova, ispezione dei raggi x, AOI (ispettore ottico automatizzato).
gruppo di assicurazione di qualità 1.4.Dedicated con il processo di analisi singola di guasto
3. Che generi di latta ACCPCB dei bordi il processo?
FR4 comune, alto-TG e bordi senza alogeno, bordi di alluminio/basati a rame di Rogers, di Arlon, di Telfon, pi, ecc.
4. Quanti tipi di finiture superfice ACCPCB possono fare?
ACCPCB ha la serie completa di finitura superficia, come: ENIG, OSP, IF-HASL, doratura (morbida/dura), argento di immersione, latta, placcatura d'argento, stagnatura elettrolitica di immersione, inchiostro del carbonio ed ecc…. OSP, ENIG, OSP + ENIG comunemente usato sul HDI, raccomandiamo solitamente che usiate un cliente o un OSP OSP + ENIG se dimensione del CUSCINETTO di BGA meno di 0,3 millimetri.
5. Che cosa sono i fattori principali che colpirà il prezzo del PWB?
Materiale;
Finitura superficia;
Spessore del bordo, spessore di rame;
Difficoltà di tecnologia;
Criteri qualitativi differenti;
Caratteristiche del PWB;
Termini di pagamento;
6. Come effettuate il calcolo dell'impedenza?
Il sistema di controllo dell'impedenza è fatto facendo uso di alcuni buoni della prova, della morbidezza SI6000 e dell'attrezzatura di CITS 500s.
