Luogo di origine: | La Cina |
Marca: | ACCPCB |
Certificazione: | ISO, UL, SGS,TS16949 |
Numero di modello: | P11161234 |
Quantità di ordine minimo: | 10PCS |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Imballaggio di vuoto con il diseccante |
Tempi di consegna: | 10-12DAYS |
Termini di pagamento: | L/C / T/T/Western Union/Paypal |
Capacità di alimentazione: | mese 30,000SQ.M/Per |
Materiale: | FR4 TG180 | Spessore: | 1.62mm |
---|---|---|---|
Finitura superficia: | Doratura | Strato: | 4L |
Thicknes di rame:: | 2oz in ogni strato | Norma del PWB: | IPC-A-610 D |
Tipo: | PWB su misura | Il min fora la dimensione: | 4mil |
Linea larghezza minima: | 4mil | Min Copper Thicness: | 20um |
Colore della maschera della lega per saldatura: | Nero | applicazione: | macchine del gioco |
Evidenziare: | PWB di rame pesante di 1.62mm,PWB pesante del rame TG180,Circuito di Nanya FR4 |

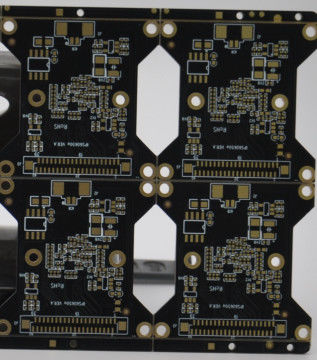

PWB di rame pesante di Nanya FR4 TG180 1.62mm per l'applicazione delle macchine del gioco (tutti i giochi elettronici)
Descrizione di produzione:
Questo bordo è 4layer con spessore del rame 1oz. è uso per le macchine del gioco (tutti i giochi elettronici). tutto il nostro PWB ha passato ISO9001, UL, ROHS, certificazione TS16949. nessuna richiesta di MOQ per i nuovi bordi.
Specifiche chiave del PWB di impedenza:
Tipi di produzione: | PWB rigido |
Strato: |
4Layers |
Materiale di base: | FR4 tg180 |
Spessore di rame: | 1 oncia in ogni strato |
Spessore del bordo: | 1.62mm |
Dimensione di Min. Finish Hole: | 8 mil (0.10mm) |
Linea larghezza minima: | 4 mil |
Interlinea minimo: | 4 mil |
Rifinitura di superficie: | doratura |
Tolleranza del luogo di perforazione: | +/--3 mil (0.075mm) |
Tolleranza di Min Outline: | +/--4 mil (0.10mm) |
Dimensione di lavoro del pannello: | massimo: 1200mmX600mm (47" X24 ") |
Profilo del profilo: | CNC che dirige + V tagliato |
Maschera della lega per saldatura: | Maschera della lega per saldatura di LPI |
Colore della maschera della lega per saldatura: | Nero |
Certificato: | UL, CQC, TS16949, ISO14000, ROHS |
Colore del Silkscreen: | Bianco |
Torsione ed arco: | non non più di 0.75% |
Applicazione dei prodotti:
1, prodotti elettronici di consumo: TV, DVD, Digital Caramer, condizionamento d'aria, frigorifero, audio attrezzature, macchine ecc del gioco;
2, rete, prodotti dell'unità periferica di computer: rete, prodotti dell'unità periferica di computer: router (ADSL), commutatori, carte grafiche, schede audio, topo, stampatore, trinciatrici della copiatrice
3, monitor di sicurezza: Telefono di Moible, PDA, GPS, monitor ecc del caramer;
4, comunicazione delle Telecomunicazioni: carta senza fili di lan, router di XDSL, server, dispositivo ottico, disco rigido ecc;
5, comandi industriali: Apparecchio medico, attrezzatura di UPS, dispositivo di controllo ecc;
6, veicoloElectronices: Automobile ecc;
7, militare & difesa: Armi militari ecc;
Capacità tecnica rigida del PWB:
Oggetti | Capacità tecnica | ||
Strati | 1-28 strati | Linea larghezza minima/spazio | 4mil |
Dimensione di Max.board (single&doule ha parteggiato) |
600*1200mm | Larghezza dell'anello di Min.annular: vias | 3mil |
Finitura superficia |
HAL senza piombo, flash dell'oro Argento di immersione, oro di immersione, Sn di immersione, oro duro, OSP, ect |
Spessore di Min.board (a più strati) | 4layers: 0.4mm; 6layers: 0.6mm;
8layers: 1.0mm;
10layers: 1.20mm
|
Materiali del bordo |
FR-4; alto Tg; alto CTI; alogeno libero; ad alta frequenza (rogers, taconic, PTFE, nelcon, ISOLA, polyclad 370 ore); rame pesante, Laminato di base metallica del clade |
Placcaggio dello spessore (tecnica: Immersione Ni/Au) |
Placcaggio del tipo: Ni dell'IMM, minuto/spessore massimo: 100/150U» che placca tipo: Au dell'IMM, minuto/spessore massimo: 2/4U» |
Controllo di impedenza | ± 10% |
Distanzi in mezzo linea per imbarcarsi su bordo |
Profilo: 0.2mm V-CUT: 0.4mm |
Spessore di rame basso (interno e strato esterno) |
Spessore minimo: 0,5 OZ Max.thickness: 6OZ | Dimensione di Min.hole (spessore ≥2mm del bordo) | Aspetto ratio≤16 |
Spessore di rame finito | Strati esterni: Min.thickness 1 OZ,
Max.thickness 10 OZ
Strati interni:
Min.thickness: 0.5OZ,
Max.thickness: 6 OZ
|
Spessore di Max.board (single&doule ha parteggiato) | 3.20mm |
FAQ:
1. Come fare ACCPCB assicurano la qualità?
Il nostro risultato di alta qualità è conseguito con quanto segue.
1,1 il processo è controllato rigorosamente nell'ambito delle norme di 9001:2008 di iso.
1,2 esteso uso di software nel controllo del processo di produzione
1,3 apparecchiature di collaudo e strumenti di Stato-de-arte. Per esempio sonda volante, e-prova, ispezione dei raggi x, AOI (ispettore ottico automatizzato).
gruppo di assicurazione di qualità 1.4.Dedicated con il processo di analisi singola di guasto
2. Che generi di latta ACCPCB dei bordi il processo?
FR4 comune, alto-TG e bordi senza alogeno, bordi di alluminio/basati a rame di Rogers, di Arlon, di Telfon, pi, ecc.
3. Che dati sono necessari per produzione del PWB?
Archivi del PWB Gerber con il formato di RS-274-X.
4. Che cosa è il flusso trattato tipico per il PWB a più strati?
Pila multi--bond→ d'incisione interna di strato AOI di taglio del → del → asciutto interno materiale del film del → interno del → sulla pressatura del modello asciutto esterno del → del film del → di placcatura del pannello del → del → PTH di perforazione del → che placca ispezione visiva d'incisione esterna AOI del → del → del → della lega per saldatura della maschera del → del segno del → di finitura del → di percorso del → superficie componente esterno del → E/T.
