6Layer PWB di controllo di impedenza di KB Fr4 oro di immerion di 100 ohm per la carta di rete wireless
Descrizione di produzione:

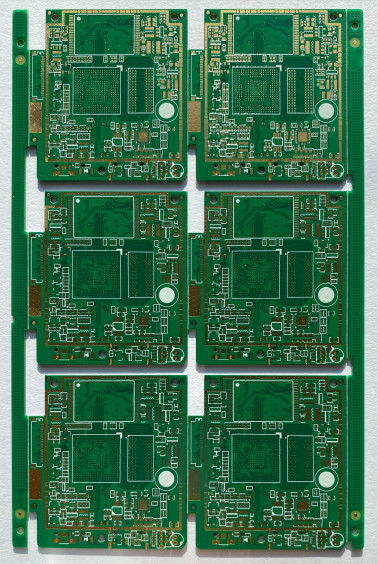

questo bordo è PWB che 6layer è usato per la carta di rete wireless. tutto il PWB è prototipo incontrato del PWB dell'UL, di TS16949, di ISO9001 ecc., il volum del samll, mezzo ed il grande volume è accettato. nessuna richiesta di MOQ per i nuovi bordi.
Specifiche chiave/dispositivi speciali:
| Materiale di base: |
FR4 |
| Spessore del bordo: |
1.58mm |
| Strati: |
6 strati |
| Spessore di rame: |
1 / 1/1/1/1/OZ |
| Finitura superficia: |
ENIG |
| Impedenza: |
100Ohm |
| Min. Hole Size: |
0.150mm |
| Linea larghezza minima: |
0.1mm/4mil |
| Interlinea minimo: |
4/4mil (0.1/0.1mm) |
| Capacità di produzione: |
50000Sq.m/month |
Assicurazione di qualità:
Ogni processo di produzione ha una persona speciale da provare per assicurare la qualità, AOI, E-prova, pilotante la prova della sonda.
Abbia ingegneri professionisti per controllare la qualità
Tutti i prodotti hanno passato il CE, il FCC, ROHS ed altre certificazioni
Applicazione:
Ampiamente usato nella fase, nel controllo di Industrila, in computer, nell'elettronica di consumo, nella sicurezza, in automobilistico, elettronica di potenza, medico, le Telecomunicazioni ecc.
Termine d'esecuzione:
| Termine d'esecuzione |
2 /L |
4 /L |
6/ L |
8/ L |
| Ordine del campione |
3-5days |
6-8days |
10-12days |
12-14days |
| Fabbricazione in serie |
7-9days |
8-10days |
12-15days |
15-18days |
FAQ:
1. Che generi di latta ACCPCB dei bordi il processo?
FR4 comune, alto-TG e bordi senza alogeno, bordi di alluminio/basati a rame di Rogers, di Arlon, di Telfon, pi, ecc.
2. Che dati sono necessari per produzione del PWB?
Archivi del PWB Gerber con il formato di RS-274-X.
3. Quanti tipi di finiture superfice ACCPCB possono fare?
il capo ha la serie completa di finitura superficia, come: ENIG, OSP, IF-HASL, doratura (morbida/dura), argento di immersione, latta, placcatura d'argento, stagnatura elettrolitica di immersione, inchiostro del carbonio ed ecc…. OSP, ENIG, OSP + ENIG comunemente usato sul HDI, raccomandiamo solitamente che usiate un cliente o un OSP OSP + ENIG se dimensione del CUSCINETTO di BGA meno di 0,3 millimetri.
4. Come fare ACCPCB assicurano la qualità?
Il nostro risultato di alta qualità è conseguito con quanto segue.
1,1 il processo è controllato rigorosamente nell'ambito delle norme di 9001:2008 di iso.
1,2 esteso uso di software nel controllo del processo di produzione
1,3 apparecchiature di collaudo e strumenti di Stato-de-arte. Per esempio sonda volante, e-prova, ispezione dei raggi x, AOI (ispettore ottico automatizzato).
gruppo di assicurazione di qualità 1.4.Dedicated con il processo di analisi singola di guasto
